1.功能簡介

1)   XF-102AD注射泵廣泛用于化學反應注射實驗、長時間動物藥物注射實驗、靜電紡絲應用及其他實驗室微量注射實驗等；

2)   4.3寸（480*272像素）液晶多彩觸摸屏裝置，操作簡單直觀；

3)   注射器內徑輸入功能，可從列表中選擇注射器或直接輸入注射器內徑；

4)   掉電記憶功能：系統自動保存設置參數，重新上電后無需重新設置；

5)   RS232通訊：

XF-102AD技術規格表

2. 概 述

XF-102AD注射泵具體使用方法如下：

若要進行參數的設置、修改或查看則在開機主界面中即可進行操作。參數輸入過程首先應從列表中選取注射器或直接輸入注射器的內徑，然后再輸入其它參數（注射容量、速度等），工作過程中可隨時暫停任務，且可重新設置各項參數并立即執行。

1)       模式選擇

   有6種工作模式選擇。分別是：單推、單拉、單推循環（選配）、推拉循環、拉推循環、可編程。

2)       注射容量

可以設置并且必須設置注射的目標液量，當達到目標值時注射泵自動停止工作。有2種液量單位可供選擇。

3)       流速

可以設置并且必須設置注射流速值，有6種流量單位可供選擇。

4)       注射器的確定

l  從選型畫面中查找

在參數設置畫面中有一個選型按鈕，可跳轉至選型畫面，當中包含了一系列常用的標準的注射器型號。一旦選中了注射器型號尺寸，程序?qū)⑹褂么藘?nèi)徑值。

l  注射器參數自定義

如果使用的注射器程序列表中沒有，可以自主手動輸入注射器內徑。

5)       通訊類型

采用RS232通信。

6)       非易失性存儲

所有參數被存儲在EEPORM中，系統重新上電后可以恢復到斷電前狀態。

3.儀器操作說明

3.1 電源

電源接口安裝在注射泵背面左側（AC220V-DC24V電源），通過標配電源給儀器供電，通過電源開關打開或關閉儀器。

3.2 注射器的安裝

3.2.1 XF-102AD注射泵

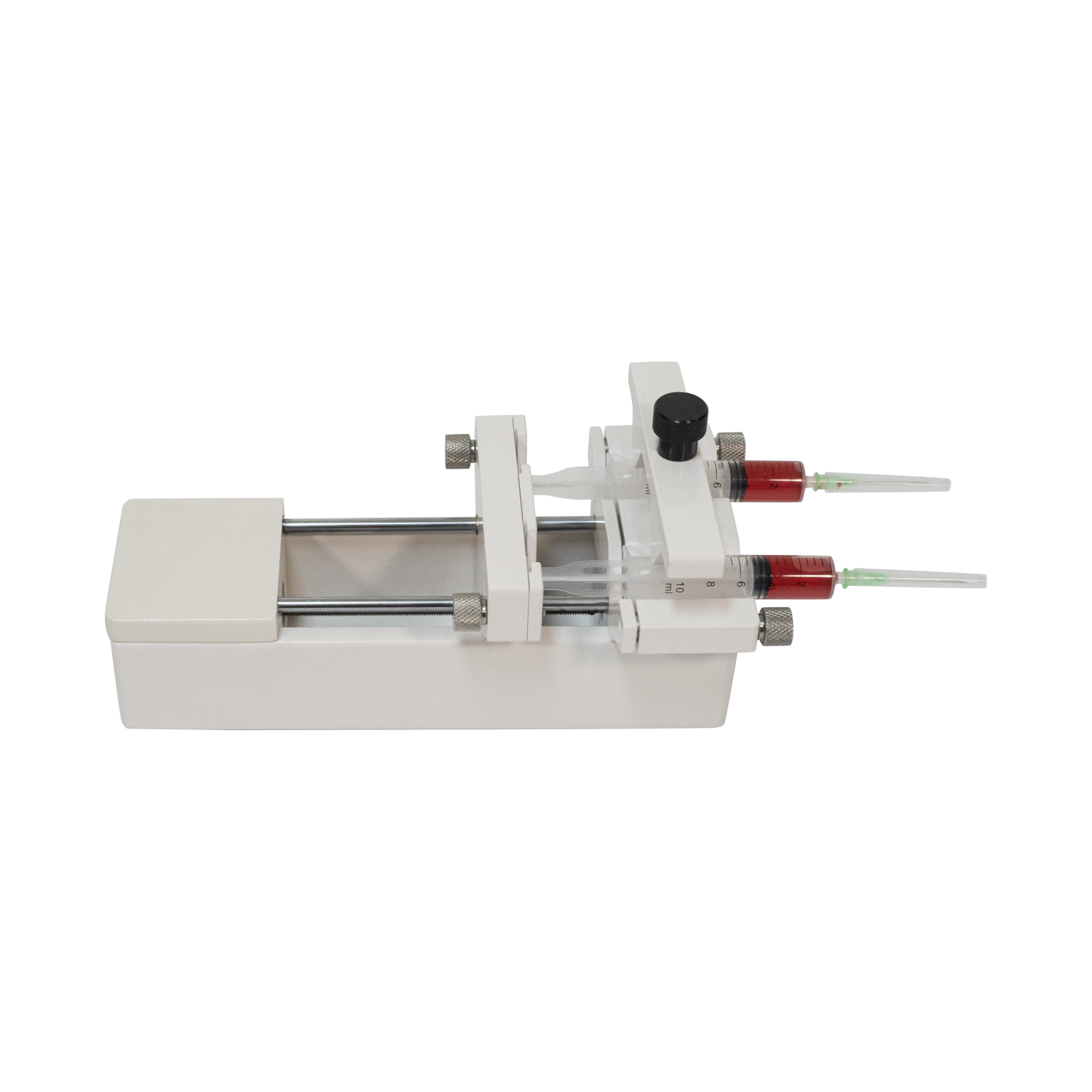

圖1 XF-102AD注射器安裝示意圖

第1 步：連接電源DC24V，打開電源開關啟動系統；

第2 步：松開壓塊，放入注射器，并壓緊注射器如上圖；

第3 步：通過快進、快退按鈕移動注射器推進機構；使之貼緊活塞。

第4 步：旋緊活塞夾緊機構，壓緊活塞。

4.軟件操作界面

4.1. 界面類型

XF-102AD注射泵軟件操作界面主要包括：參數設置、模式選擇、容量設置、注射器內徑設置、流速設置、運行狀態等界面。

(1)參數設置界面

包括工作模式、注射器內徑、注射容量、流速等參數選擇，還有泵快退快進的操作。常規界面操作簡單直觀。

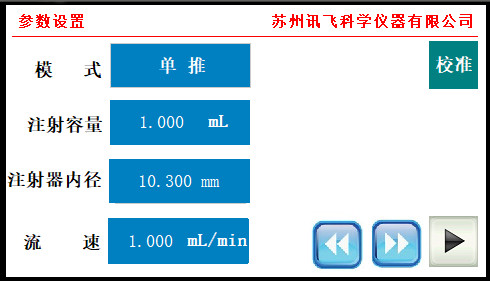

圖2  參數設置界面

(2)模式選擇界面

模式可選擇單推、單拉、單推循環、推拉循環、分段編程等。

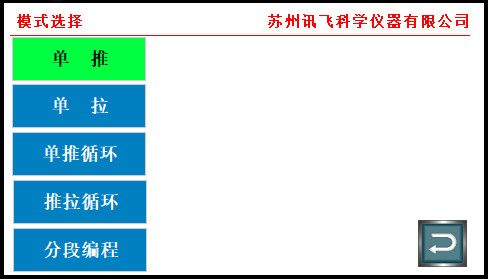

  圖3  模式選擇界面

若選擇了單推循環和推拉循環，則會跳出循環設置窗口如圖所示，可設置循環次數和停頓時間。

若點擊【分段編程】，可跳轉至分段編程設置界面。

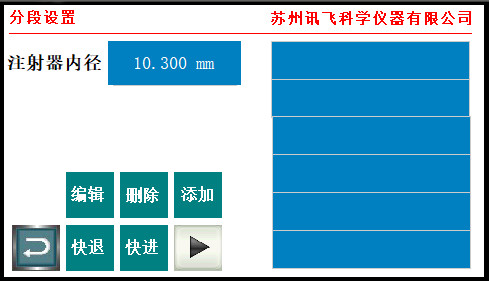

圖4  分段編程設置界面

點擊【添加】，跳轉至單段運行參數設置界面。

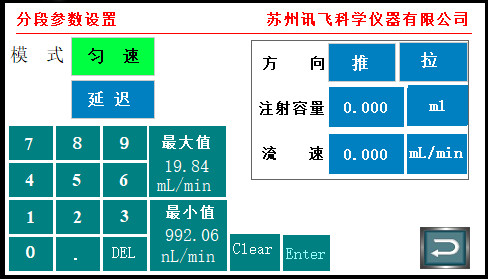

圖5  單段參數設置界面

設置完之后可在分段設置點擊確定，開始運行。

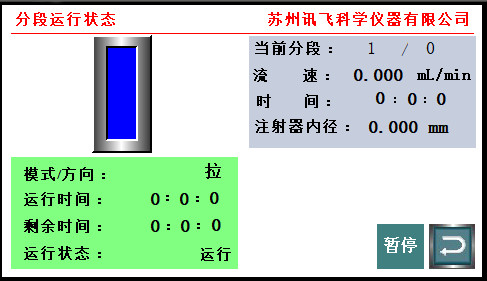

圖6  單段運行界面

(3)注射容量設置界面

    點擊數據顯示框，在界面鍵盤上直接輸入要注射的容量大小。單位可點擊【mL】按鈕，可在mL和uL之間切換。

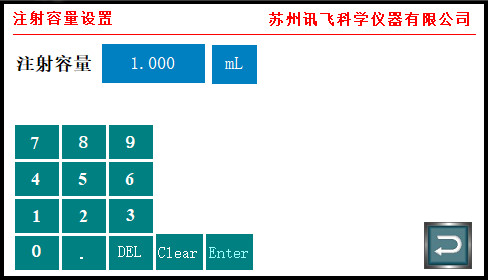

圖7  注射容量設置界面

(4)注射器內徑界面

點擊數據顯示框，在界面鍵盤上直接輸入內徑大小參數。或者點擊【自定義】按鈕，跳轉至選型界面，選擇所用注射器的品牌及型號參數。

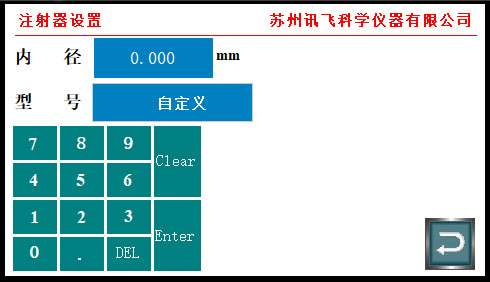

 圖8  注射器內徑設置界面

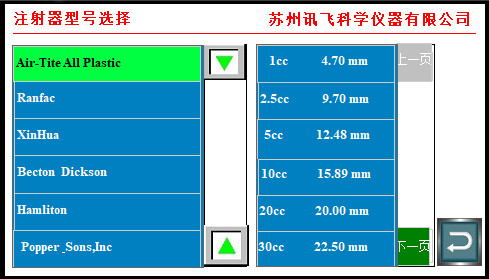

 圖9 注射器參數選型界面

(5)流速設置界面

點擊數據顯示框，在界面鍵盤上直接輸入流速大小參數。點擊【mL/min】，跳轉至流速單位設置界面。

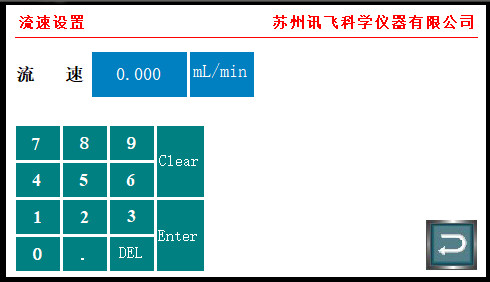

圖10 注射流速設置界面

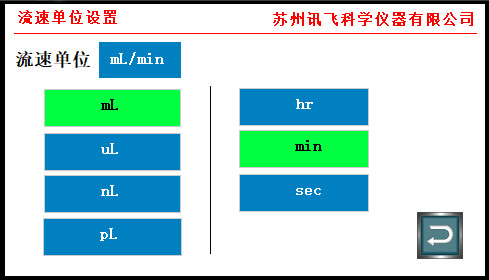

圖11 流速單位設置界面

(6)校準界面

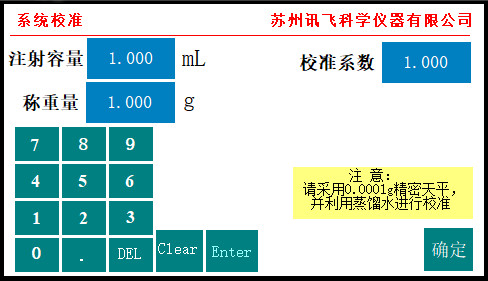

圖12  校準界面

(7)運行界面

在參數設置界面點擊確定按鈕，跳轉至運行界面。

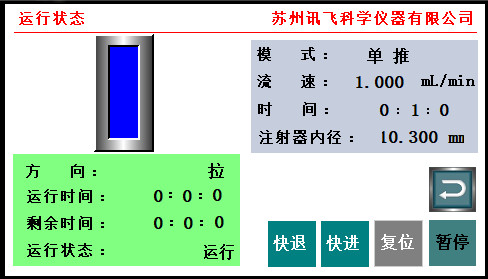

圖13  運行界面

附表：

（一）標準注射器內徑表
