1.功能簡介

1)   XFP01-BD(3)注射泵廣泛用于化學反應注射實驗、長時間動物藥物注射實驗、靜電紡絲應用及其他實驗室微量注射實驗等；

2)   內置4.3寸（480*272像素）液晶多彩觸摸屏裝置，操作簡單直觀；

3)   注射器內徑輸入功能，可從列表中選擇注射器或直接輸入注射器內徑；

4)   掉電記憶功能：系統自動保存設置參數，重新上電后無需重新設置；

5)   RS485通訊：可實現一屏控制3臺泵的運行，各泵可相互獨立工作

XFP01-BD(3)技術規格表

2. 概 述

XFP01-BD(3)具體使用方法如下：

若要進行參數的設置、修改或查看則在開機主界面中即可進行操作。參數輸入過程首先應從列表中選取注射器或直接輸入注射器的內徑，然后再輸入其它參數（注射容量、速度等），工作過程中可隨時暫停任務，且可重新設置各項參數并立即執行。

1)       模式選擇

   每臺泵有4種工作模式選擇。分別是：單推，單拉，單推循環，不工作。

2)       注射容量

可以設置并且必須設置注射的目標液量，當達到目標值時注射泵自動停止工作。有2種液量單位可供選擇。

3)       流速

可以設置并且必須設置注射流速值，有6種流量單位可供選擇。

4)       注射器的確定

l  從選型畫面中查找

在參數設置畫面中有一個選型按鈕，可跳轉至選型畫面，當中包含了一系列常用的標準的注射器型號。一旦選中了注射器型號尺寸，程序?qū)⑹褂么藘?nèi)徑值。

l  注射器參數自定義

如果使用的注射器程序列表中沒有，可以自主手動輸入注射器內徑。

5)       通訊類型

采用RS485通信，可分別控制三臺泵的運行。

6)       非易失性存儲

所有參數被存儲在EEPORM中，系統重新上電后可以恢復到斷電前狀態。

3.儀器操作說明

3.1 電源

電源接口安裝在注射泵背面左側（AC220V-DC24V電源），通過標配電源給儀器供電，通過電源開關打開或關閉儀器。

3.2 注射器的安裝

3.2.1 XFP01-BD(3)注射泵

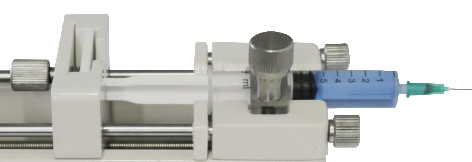

 XFP01-BD(3) 注射器安裝示意圖

第1 步：連接電源DC24V，打開電源開關啟動系統；

第2 步：松開套筒前后鎖緊旋鈕，壓緊注射器如上圖；

第3 步：上拉注射器壓緊機構，壓緊注射器套筒；

第4 步：通過左移、右移按鈕移動注射器推進機構；使之貼緊活塞。

第5 步：旋緊活塞夾緊機構，壓緊活塞。

4.軟件操作界面

4.1. 界面類型

XFP01-BD(3)注射泵軟件操作界面主要包括：參數設置界面、運行界面、注射器選型界面。

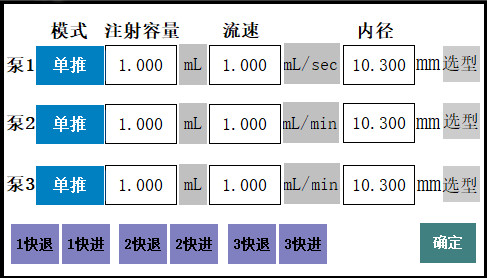

1）參數設置界面

包括工作模式、注射容量、流速、直徑等參數選擇，還有各泵快退快進的操作。

常規界面操作簡單直觀。

每個泵可獨立進行參數設置，方便控制。

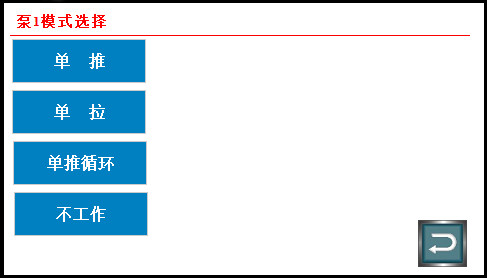

其中，工作模式選擇：

l  可選擇單推、單拉、單推循環、不工作等4種模式。其中單推循環界面如下圖所示

可設置循環次數和停頓時間。

l  注射容量：點擊輸入框，鍵盤立刻彈出，直接進行按鍵輸入。

l  流速：點擊輸入框，鍵盤立刻彈出，直接進行按鍵輸入。

l  內徑：點擊輸入框，鍵盤立刻彈出，直接進行按鍵輸入，或點擊選型按鈕，轉入注射器選型界面。

l  快退快進按鈕：每臺泵分別有兩個快速操作按鈕，可快速向前或向后操作，方便安裝注射器快速到合適位置。

l  確定：參數設置完成，點擊確定按鈕至少一秒，進入運行畫面。

3）注射器選型界面

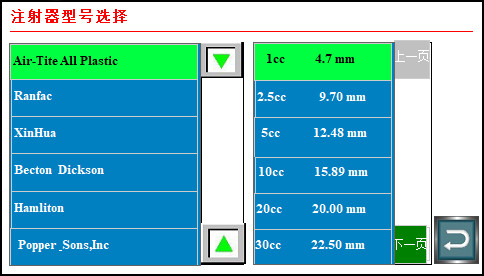

圖4 注射器選型界面

l  每一臺泵分別跳轉各自的選型界面。

l  注射器品牌列表：顯示所有支持的注射器型號

l  型號參數列表：顯示注射器型號及其參數。

l  選型時請務必先選擇注射器的品牌，然后選擇具體型號內徑參數，最后點擊確定，發送數據到內徑顯示框。

4）運行界面

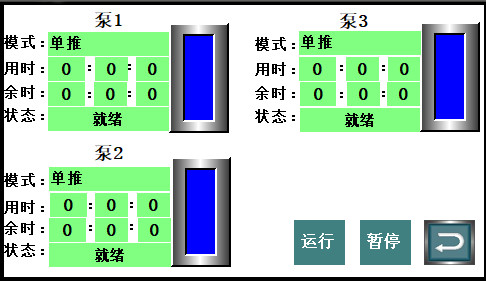

圖5   運行界面

l  三個泵分別對應三個顯示畫面，每組畫面實時顯示工作模式，已用時間，剩余時間，當前狀態，所推進度。

l  運行和停止功能復用一個按鈕，初次進入運行畫面，點擊按鈕，可同時進行各泵液體推送。點擊停止，停止3個泵的運行。

l  返回：點擊返回按鈕可返回到參數配置畫面，進行參數調整，返回默認注射結束。

附表：

（一）標準注射器內徑表

（二）標準注射器流量參數表

備注：此流量表僅供參考。

不同廠家的注射器會稍有不同的限制。
